Garmin-2017: что нового?

Навигационная электроника — сегмент яхтенного оборудования, в котором появление новинок происходит довольно часто.

К наступившему году компания Garmin существенно обновила модельный ряд своей продукции — навигационного оборудования для яхт и катеров. Среди новинок — традиционные для Garmin основные приборы: картплоттеры, радары, эхолоты, отличающиеся от прежних моделей по ряду показателей и набору функций. Помимо них появились не имеющие аналогов радары нового поколения GMR Fantom 18 и 24, а также трансдьюсер переднего обзора Panoptix PS51-TH LiveVu.

Картплоттеры

Картплоттеры представлены двумя сериями: приборами с экранами диагональю 7" и 9" и серией приборов с экранами 10" и 12". В каждой серии картплоттеры предлагаются со встроенным эхолотом и без него.

Картплоттеры GPS MAP 722 и 922 — это компактные приборы с сенсорным экраном высокого разрешения и простым интуитивным управлением. Новые модели отличаются более широкими возможностями работы с другими приборами, сопрягаемыми по сети Garmin, с NMEA 2000 и NMEA 0183. У этих приборов появилась возможность подключения эхолота переднего обзора Panoptix и совместной его работы с другими подключаемыми и встраиваемыми эхолотами. Картография премиум-класса BlueChart g2 Vision предлагает новую функцию Auto Guaidance 3.0, обеспечивающую расчет маршрутов к любому пункту назначения, включая вставку путевых точек, просмотр опасных точек, рекомендации по скорости.

Картплоттеры серии GPS MAP 722 и 922 — это компактные приборы с сенсорным экраном высокого разрешения и простым интуитивным управлением

Следующая серия картплоттеров нового поколения представлена четырьмя моделями: GPS MAP 1022 (на фото) и 1022xsv, GPS MAP 1222 и 1222xsv с дисплеями 10" и 12" с кнопочным управлением. Модели c индексом xsv имеют встроенный эхолот с функциями CHIRP ClearVu (высокая разрешающая способность) и CHIRP SideVu (боковой обзор). В отличие от старых приборов, новые имеют возможность подключения эхолота переднего обзора Panoptix, позволяющего просматривать подводное пространство перед судном и предотвращать столкновение с препятствием.

Комбинированные приборы

Эта группа включает эхолот и картплоттер: echоMAP CHIRP 42cv и 52cv с экраном 5", echoMAP CHIRP 72sv (на фото) и 92sv. Отличие от предыдущих моделей — присутствие в комплекте приборов трансдьюсеров CHIRP ClearVu или CHIRP SideVu, благодаря которым получается почти фотографическое изображение подводного пространства. Кроме того, эти приборы позволяют подключать трансдьюсеры переднего обзора серии Panoptix для обнаружения рыбы и подводных препятствий перед судном.



Встроенный картплоттер обладает почти всеми функциями, что и рассмотренные выше приборы. Он может работать со  всеми картами Garmin:  BlueChart g2, BlueChart g2 Vision — и выпускаемыми компанией «Навиком» картами внутренних водных путей России. С помощью встроенной программы QuickDraw Contours можно самим создавать собственные рыболовные карты и обмениваться ими с другими пользователями Garmin, а также делать промеры и составлять карты неосвоенных акваторий.

Радары

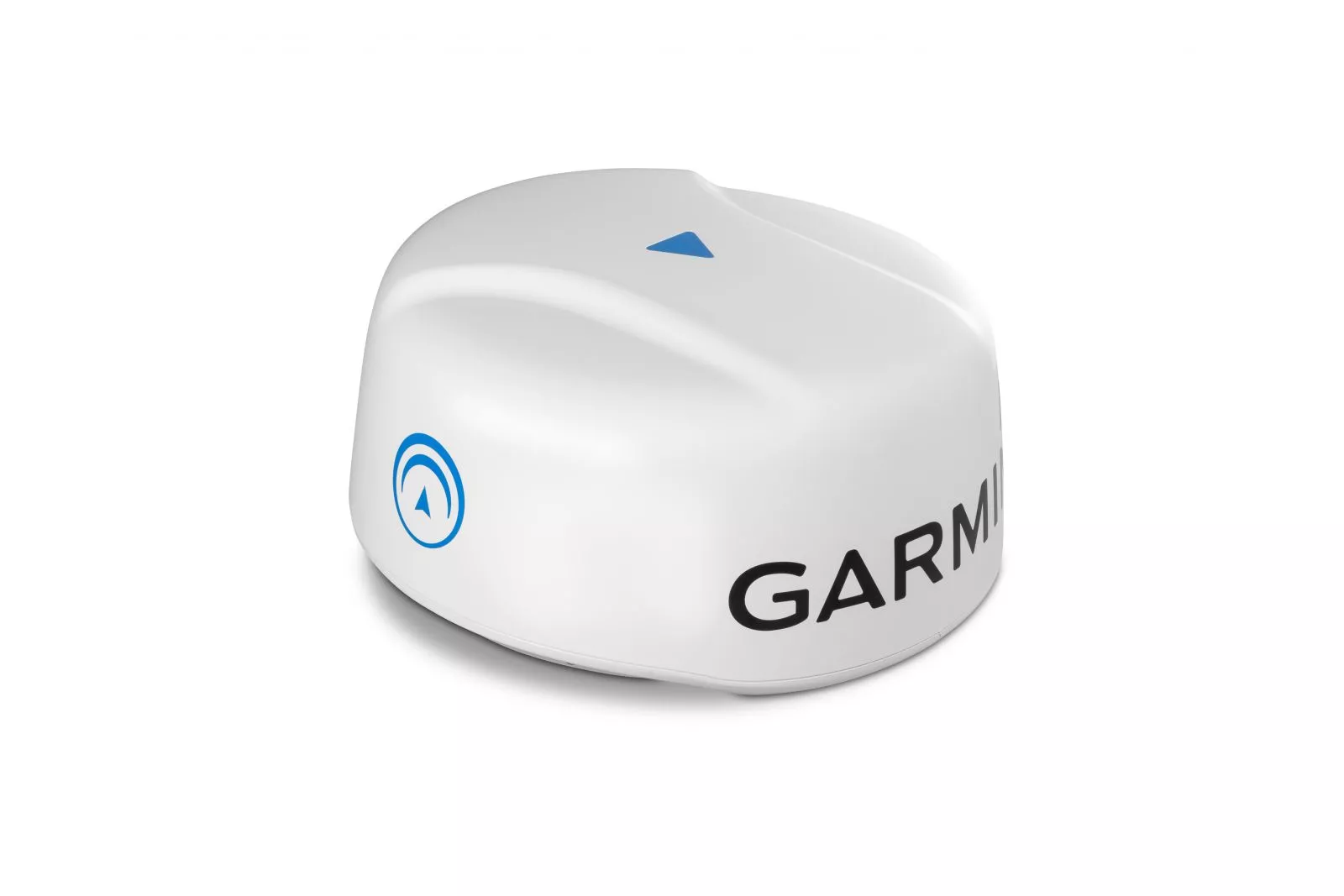

Главной особенностью и новизной радаров Fantom 18 и 24 являются непрерывное излучение и использование эффекта Допплера для выделения движущихся объектов на фоне неподвижных и определения направления движения судов относительно радара.

Garmin существенно обновила модельный ряд своей продукции — навигационного оборудования для яхт и катеров

Селекция движущейся цели осуществляется путем окраски ее отметки: при движении навстречу судну отметка имеет красный цвет, при движении от судна — зеленый. Определить направление движения цели можно по оставляемому ею на экране «тающему» следу, позволяющему при необходимости скорректировать свой курс, чтобы избежать столкновения.

Для лучшего наблюдения за малоразмерными целями на фоне «шума» (засветок от незначительных объектов) в радаре предусмотрена возможность увеличения отметки. Для этой же цели в нем есть режим просмотра одновременно на двух шкалах дальности: можно вести общий обзор на большой шкале и детальный — на малой («электронная лупа»).

Плавание в районах с интенсивным судоходством облегчает имеющаяся в радаре система для автоматической прокладки курса (МАRРА), позволяющая идентифицировать и отслеживать цели, определять их курс, скорость и выделять из них представляющие угрозу столкновения.

Радары могут сопрягаться с любыми картплоттерами Garmin, в том числе с наложением радиолокационного изображения на карту.

Эхолот переднего обзора

Трансдьюсер переднего обзора Panoptix PS51-TH LiveVu предназначен для обнаружения различных подводных опасностей перед судном: мелей, камней, топляков, плавающего мусора (бочек, контейнеров и пр.).

Основанный на современной элементной базе и новых принципах Panoptix существенно отличается от предшественника — снятого с производства некогда популярного эхолота переднего обзора Interphase. Антенная решетка излучателей Panoptix формирует одновременно несколько лучей, перекрывающих сектор обзора, за счет чего возможен мгновенный непрерывный обзор всего пространства в реальном времени и четкое изображение даже мелких предметов: камней, подводной растительности, сетей, рыбы.

Большая дальность действия (достигает 100 м) позволяет использовать его как на внутренних водоемах, так и в открытом море, где тоже есть вероятность столкновения с каким-нибудь смытым за борт контейнером или бочкой. Прибор сохраняет работоспособность даже на скорости 45 узлов, но максимально эффективен, если скорость менее 8 узлов.

В отличие от Interphase, весь эхолот (излучатель, передатчик, приемник) собран в компактном корпусе обтекаемой формы, почти не создающем дополнительного сопротивления даже на высоких скоростях. Еще один плюс новинки — простота установки практически на любом корпусе (в просверленное в днище отверстие вставляется резьбовая часть). Для отображения получаемого изображения может быть использован любой эхолот или картплоттер Garmin.
